Konfigurasi Jaringan Nirkabel atau Wireless di Cisco Packet Tracer

Assalamu'alaikum Wr.Wb
Semangat pagi sobat! pada kesempatan kali ini saya akan berbagi tentang bagaimana cara konfigurasi jaringan nirkabel pada cisco packet tracer.

A. Pengertian

     Jaringan nirkabel adalah jaringan nirkabel yang menggunakan koneksi data nirkabel antara node jaringan. Jaringan nirkabel adalah metode dimana rumah, jaringan telekomunikasi dan instalasi bisnis menghindari biaya proses mengenalkan kabel ke dalam bangunan, atau sebagai penghubung antara berbagai lokasi peralatan.

     Jaringan telekomunikasi nirkabel biasanya diimplementasikan dan dikelola dengan menggunakan komunikasi radio. Implementasi ini terjadi pada tingkat fisik (lapisan) model struktur jaringan OSI.

     Contoh jaringan nirkabel mencakup jaringan telepon seluler, jaringan area lokal nirkabel (WLAN), jaringan sensor nirkabel, jaringan komunikasi satelit, dan jaringan gelombang mikro terestrial.

B. Latar Belakang
Membangun simulasi konfigurasi pada Cisco Packet Tracer.

C. Maksut dan Tujuan
Lancar dalam membangun simulasi konfigurasi jaringan nirkabel.

D. Hasil yang Diharapkan
Dapat  memahami bagaimana cara konfigurasi jaringan nirkabel.

E. Alat dan Bahan
1. Laptop.
2. Koneksi internet.
3. Cisco packet tracer.

F. Jangka Waktu
30 - 50 menit.

G. Tahap Pelaksanaan
1.Masuk terlebih dahulu ke packet tracer.
2.Siapakan :

• 1 buah PC.
• 1 buah Hub.
• Wireless router 1 buah.
• Laptop 4 buah.

3.Disini saya menggunakan kabel straight untuk menghungkan PC ke Hub.

4.Dan saya menggunakan kabel cross untuk menghubungkan Hub dengan wireless router.

5.Nah ini dari PC ke Hub.

6. Ini gambar dari PC -> Hub -> Wireless Router.

7.Doble klik pada PC -> Dekstop -> disini saya menggunak mode static.
IP Address : 192.168.50.1
Subnet Mask : 255.255.255.0

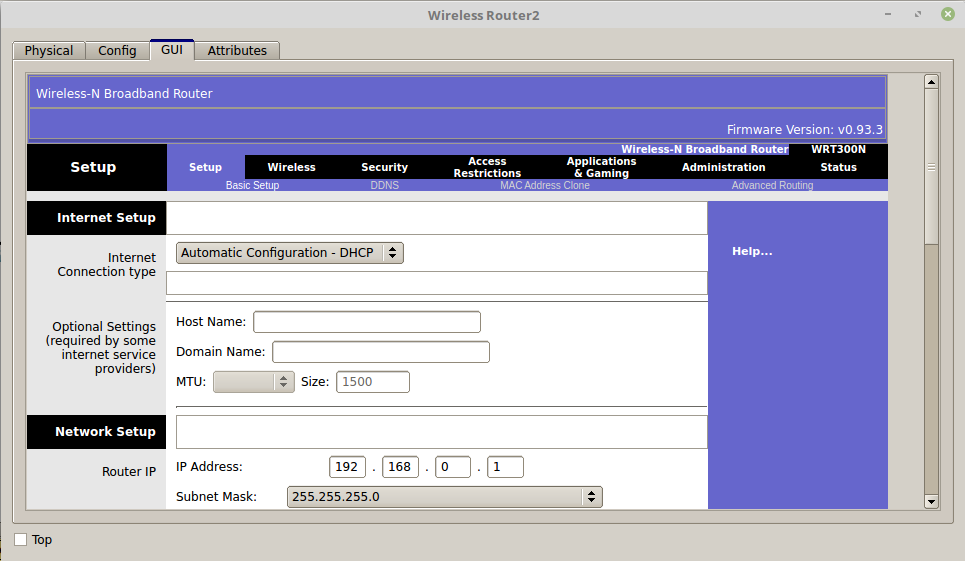

8.Untuk setting WiFi klik pada Wireless Router  -> GUI -> SETUP. Pada bagian ini silahkan samakan seperti gambar jika kurang jelas klik gambar.

9 Disini kita menggunakan DHCP yang artinya jika client terhubung maka client akan otomatis mendapat IP yang di sediakan, kemudian "Start IP Address" itu IP yang pertama yang akan di gunakan untuk client lalu "Maximum Number" artinya maksimal IP yang disediakan atau IP untuk client, jadi yang bisa terhubung hanya 3 client.

10.Jangan lupa klik save setting.

11.Kemudian klik Basic wireless setting.

12.Ganti SSID (nama wifi) dari default menjadi sesuai keinginan lalu save.
"erlin-sneka.blogspot.com". JIka sudah klik save setting.

13.Pindah ke Tab Bar security.

 14.Pada security mode saya pilih WPA Personal.

15.Buat password sesuai keinginan anda, "erlin-tkj".

16.Sesudah itu double klik pada laptop 1 lalu masuk ke Physical. Hilangkan bagian laptop fast eth. Sebelum nya matikan laptop nya terlebih dahulu.

17.Ganti dengan WPC300N ,kita pindah dengan menyeret ke bagian kosong tadi.

18.Supaya kita tehubung dengan wifi yang telah kita buat dan setting, klik di Laptop-PT -> Desktop -> PC Wireless -> Connect disitu akan muncul wifi yang telah kita buat. Klik pada nama wifi lalu klik connect dan masukan paswwordnya (lakukan pada semua perangkat Laptop-PT

19.Jika sudah terbaca wifi nya kita klik connect.

20.Masukan password yang tadi dibuat.

 21. Jika terkoneksi maka tampilan akan muncul sendiri seperti gambar dibawah ini.

H. Hasil yang Didapatkan
Saya memahami simulasi ini dengan mudah.


I. Kesimpulan
Simulasi ini dapat di manfaatkan sebagai gambaran sebelum melakukan atau membangun jaringan nirkabel.

J. Referensi
https://en.wikipedia.org/wiki/Wireless_network
